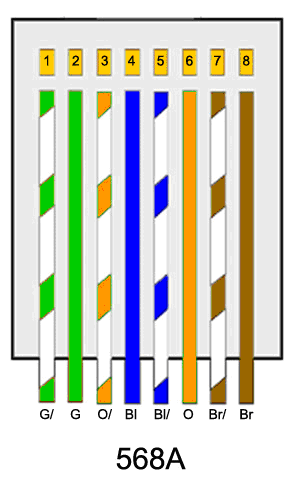

Existem 2 tipos de pinagem básica no mercado, ambas descritas na norma EIA/TIA T568B. A Straight-Thru (direta) e a cross-over (cruzado).
Neste padrão apenas 2 pares são utilizados o 1,2,3 e 6.
Crossover Cable | |
---|---|

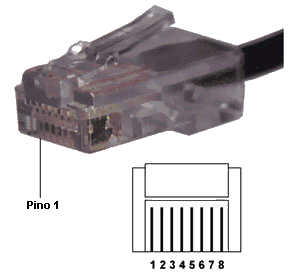

RJ-45 PIN | RJ-45 PIN |
1 Rx+ | 3 Tx+ |
2 Rc- | 6 Tx- |
3 Tx+ | 1 Rc+ |
6 Tx- | 2 Rc- |
Straight Through Cable | |
RJ-45 PIN | RJ-45 PIN |
1 Tx+ | 1 Rc+ |
2 Tx- | 2 Rc- |
3 Rc+ | 3 Tx+ |
6 Rc- | 6 Tx- |
Cabo Rollover (exclusivo Cisco) |
|
|
|
1 - Branco Laranja | 1 - Marrom |
2 - Laranja | 2 - Branco Marrom |
3 - Branco Verde | 3 - Verde |
4 - Azul | 4 - Branco Azul |
5 - Branco Azul | 5 - Azul |
6 - Verde | 6 - Branco Verde |
7 - Branco Marrom | 7 - Laranha |
8 - Marrom | 8 - Branco Laranja |
